鋼芯膠帶斗式提升機

鋼芯膠帶斗式提升機是用于散粒物料垂直的重要設備，該設備的輸送量大，提升高度高，運行平穩，使用壽命長等特點。廣泛地應用于建材，化工，煤炭，電力和港口運輸?shù)刃袠I(yè)的物料運輸系統中。

產品特點

1，提升高度高

由于鋼絲繩膠帶強度大，運行平穩，因此TC系列斗式提升機單機提升高度可達100米。

2，耗用功率小

鋼芯膠帶斗式提升機于一般提升機相比節約能耗30%以上。

3，提升范圍廣

鋼芯膠帶斗式提升機可提升各種粉狀，粒狀和塊狀物料，物料溫度在120℃以下。

產品結構

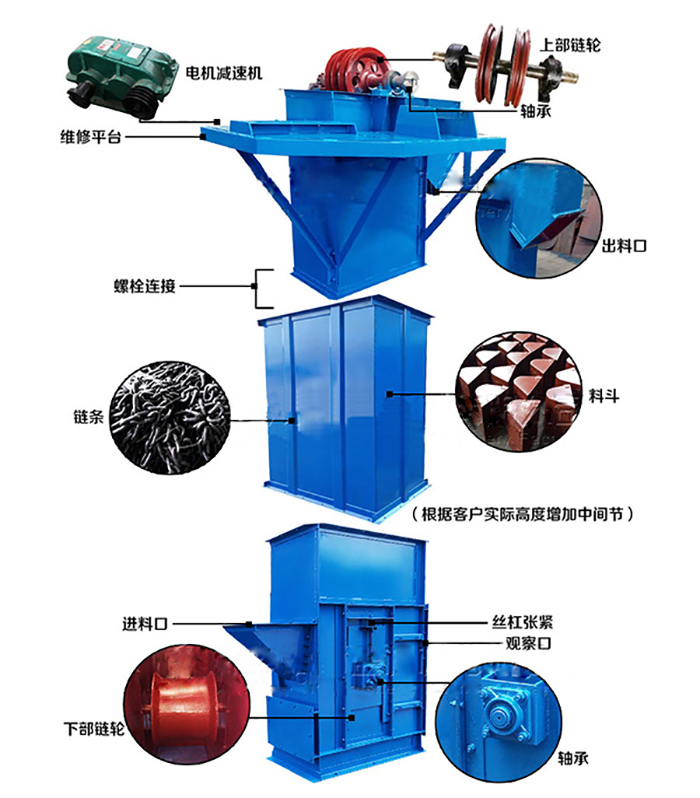

斗式提升機由上部區段、中部機殼、下部區段、帶料斗的輸送帶等牽引部件、傳動裝置和室外檢修平臺組成。
　　1.下部區段，由進料口、下部機殼、改向輪組和張緊裝置組成。
　　2.中部機殼（檢修），每臺一節,用于安裝、檢修牽引部件。
　　3.中部機殼（防偏），通常每隔5節中部機殼放置一個。
　　4.連接板，通常每隔2節中部機殼放置一個。
　　5.中部機殼（標準），L=2米。
　　6.連接框，通常每隔5節中部機殼放置一個。
　　7.中部機殼（非標），L在0.5~2米之間。一般安裝在上部區段第一或第二節中部機殼處。
　　8.上部區段，包括上部機殼和傳動滾筒組。
　　9.驅動裝置。由電機、垂直軸減速器、液力偶合器、逆止裝置、慢動裝置組成。
　　傳動裝置有右1、右2、左1、左2之分，圖一為右1裝法。
　　10.室外操作平臺。
       11.帶斗裝置。

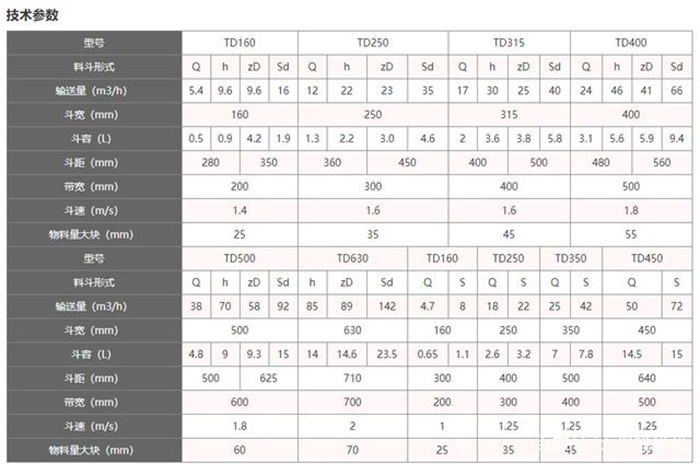

技術參數
